Eplan Plattform 2024: Warum sich der Umstieg auf die neue Version lohnt

Seit Anfang September ist die neue Eplan Plattform 2024 verfügbar. Wie wichtig der Einsatz neuester Software-Versionen ist, wird spätestens mit Blick auf die zunehmenden Herausforderungen im Engineering-Alltag klar: Projekte müssen immer schneller und in optimaler Qualität abgearbeitet werden, trotz Fachkräftemangel und Last-Minute-Änderungen. Aber wo lässt es sich ansetzen, wenn dringend benötigtes Fachpersonal nicht, wie man so schön sagt, "aus den Rippen geschnitzt" werden kann? Richtig, an der Steigerung der Effizienz und der Vereinfachung bzw. Standardisierung im Engineering.

Mit der Eplan Version 2024 ist es gelungen, die Handlungsspielräume der Software zu erweitern und den Anwenderkomfort zu erhöhen. Und dies sehr erfolgreich, denn viele klassische Arbeitsschritte in der Elektroplanung lassen sich damit schneller und effizienter realisieren.

In unserem Beitrag schauen wir uns genauer an, was die neue Version aus Anwendersicht (noch) besser als seine Vorgänger macht und warum sich ein Versionswechsel lohnt.

Eplan Electric P8: Erleichterungen bei der Arbeit mit Klemmen

Klemmen gehören zum Arbeitsalltag des Elektrokonstrukteurs wie die Butter auf’s Brot. Dementsprechend groß sind das Potenzial und die Zeitersparnis, wenn die Verwaltung von Klemmen, Klemmleisten und -zubehör einfach von der Hand gehen. Mit dem optimierten Klemmen-Editor der Eplan Plattform Version 2024 ist genau das gelungen.

Dialog Klemmenleiste bearbeiten: Optimierungen und neue Funktionen

1. Neue Klemmen als Geräte einfügen direkt im Dialog

Der Dialog Klemmleiste bearbeiten wurde mit neuen Funktionen ausgestattet und punktet mit effizienteren Abläufen für Konstrukteure: So müssen Anwender nicht mehr, wie noch in den Vorversionen nötig, über den Klemmenleisten-Navigator gehen, um neue Klemmen als Geräte zu erzeugen. In der Version 2024 steht der Kontextmenüpunkt Neue Klemmen (Geräte) nun auch im Dialog Klemmenleiste bearbeiten zur Verfügung, was eine direkte Herangehensweise ermöglicht. Über den Dialog Klemmen (Geräte) erzeugen werden Klemmen nach einem definierten Nummerierungsmuster generiert und in die aktuelle Klemmenleiste eingefügt. Mehrstockklemmen sowie Klemmen und Zubehör werden dabei nicht getrennt.

2. Trennen von Zubehör und Mehrstockklemmen

Womit wir bei der nächsten Optimierung sind: Dem Trennen von Zubehör und Mehrstockklemmen. Die lassen sich in der Version 2024 separat trennen, wodurch die zusammengehörigen Klemmen beim Abtrennen des Zubehörs erhalten bleiben. In den Vorversionen wurden die Mehrstockklemmen zwangsläufig noch mit getrennt und mussten anschließend wieder zusammengefügt werden. Ein Arbeitsschritt mehr, der für die Nutzer der aktuellen Version entfällt. Zudem stehen in der Symbolleiste der Software neue Schaltflächen zur Verfügung, über die sich aufreihbares Zubehör deutlich schneller und komfortabler hinzufügen und bearbeiten lässt.

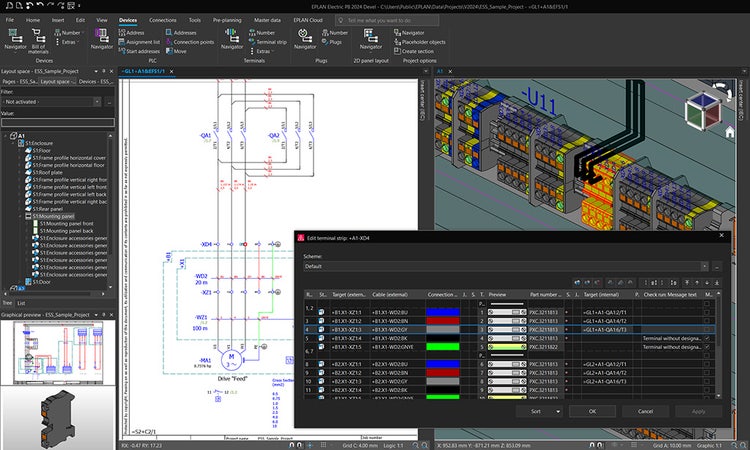

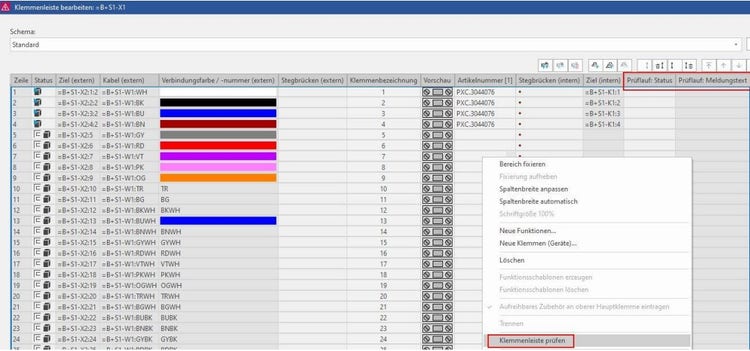

3. Direktes Prüfen von Klemmenleisten, ohne den Dialog verlassen zu müssen

Ein weiterer wichtiger Punkt ist das Prüfen der Klemmleisten und im Bedarfsfall das Korrigieren von Fehlern. In der Version 2024 wurden beide Arbeitsschritte optimiert – auch hier durch die Vereinfachung des Nutzerzugriffs. Mit dem neu hinzugekommenen Kontextmenüpunkt Klemmenleiste prüfen haben Anwender die Möglichkeit, ihre aktuelle Klemmenleiste direkt zu überprüfen, ohne den Dialog verlassen zu müssen. Der Befehl öffnet den Dialog Prüflauf ausführen mit dem voreingestellten Schema für Klemmenprüfläufe, welches bei Bedarf auch angepasst oder ersetzt werden kann. Konstrukteure erhalten schnellere Ergebnisse und können schneller reagieren.

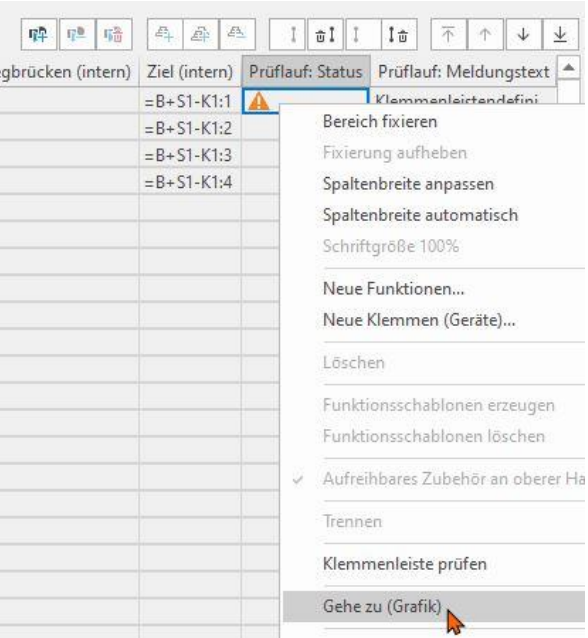

4. Neue Sprungfunktion über „Gehe zu Grafik“

Durch die Überprüfung der Klemmleiste direkt im Dialog wird für den Konstrukteur sofort ersichtlich, ob er noch einmal ran muss, um Anpassungen vorzunehmen. Ein Arbeitsschritt, der in der neuen Version 2024 deutlich schneller von der Hand geht, da Anwendern im Kontextmenü der aus anderen Dialogen bekannte Befehl Gehe zu (Grafik) zur Verfügung steht. Dieser schließt den Dialog Klemmenleiste bearbeiten und springt direkt zum markierten Objekt im Grafischen Editor, wodurch Klemmen viel schneller gefunden und korrigiert werden können.

Fazit Dialog Klemmleiste bearbeiten: Klassische Handgriffe wie die Prüfung und Fehlerbehebung, das Trennen von Zubehör und Mehrstockklemmen sowie die Erzeugung neuer Klemmen als Geräte haben deutlich an Performance dazugewonnen bzw. steigern diese beim Anwender durch die Vereinfachung des Nutzerzugriffs.

Mehr zu den Neuerungen im Dialog Klemmleiste bearbeiten finden Sie im Eplan Help Portal.

Eplan Electric P8: Weitere Optimierungen und funktionelle Erweiterungen der Version 2024

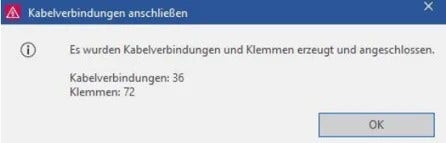

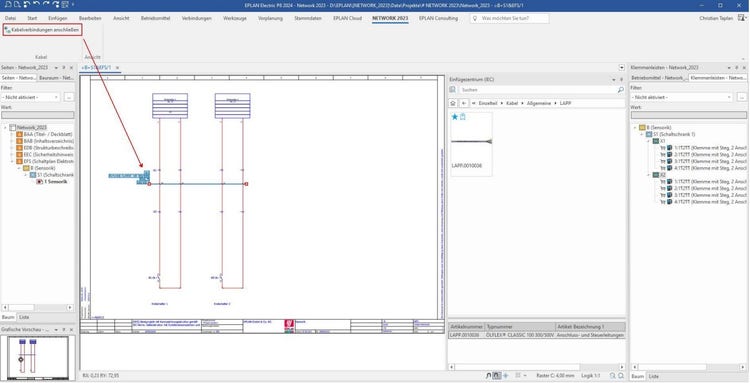

Fehlende Kabelverbindungen automatisch anschließen

"Kabelsalat" oder Ordnung auf Knopfdruck? Ersteres ist im Schaltplan zum Beispiel schnell der Fall, wenn ein Kabel zwei Klemmenleisten miteinander verbindet, aber nicht alle Kabelverbindungen projektiert werden – eine gängige Praxis. Solche Reserveadern lassen sich in der Version 2024 ganz einfach und sauber über den neuen Befehl Kabelverbindungen anschließen bearbeiten. Führt der Konstrukteur den Befehl im Menü oben links aus, werden die fehlenden Kabelverbindungen von der Software automatisch erstellt und angeschlossen. Die zum Auflegen der Verbindungen benötigten Reserveklemmen werden ebenfalls automatisch generiert.

So wird nicht nur sichergestellt, dass alle Reserveadern an Reserveklemmen angeschlossen sind und alles korrekt verdrahtet ist. Auch Fehler bei der Projektierung und in den Auswertungen lassen sich vermeiden.

Als Voraussetzung für das Erzeugen der Reserveklemmen muss das Kabel bereits an zwei Klemmen angeschlossen sein, d.h., mindestens eine Kabelverbindung muss komplett gesetzt sein. Zudem muss dem Kabel ein Artikel zugewiesen werden.

Mehr zum Thema fehlende Kabelverbindungen anschließen.

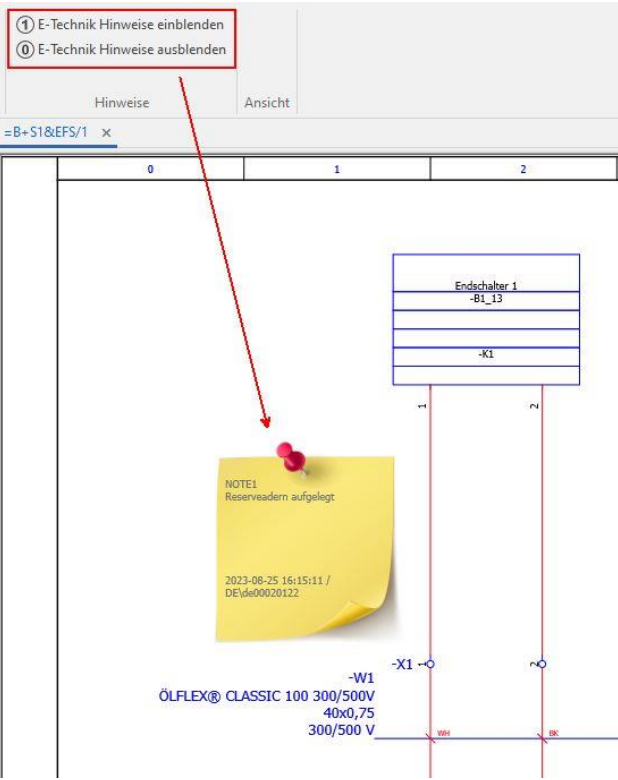

Neue Ebenen für die Konstruktion

Anwendern stehen in der Ebenenverwaltung der Version 2024 zusätzliche Ebenen zur Verfügung, die sowohl im Rahmen des Eplan Engineering Standard als auch im Bereich der Fluidtechnik verwendet werden können. Die neuen Ebenen ermöglichen eine gezielte Zuordnung von Eigenschaftsplatzierungen und Sondertexten zu extra dafür vorgesehenen Ebenen. Das bedeutet, dass Nutzer Konstruktionshinweise oder Überschriften anpassen können, ohne Formulare ändern zu müssen – ergo, eine zusätzliche Zeitersparnis. Durch praktisches Ein- und Ausblenden von Hinweisen und technischen Eigenschaften wird die Transparenz und Nutzerfreundlichkeit für Konstrukteure deutlich gesteigert.

Mehr zu den neu verfügbaren Ebenen erfahren Sie im Eplan Help Portal.

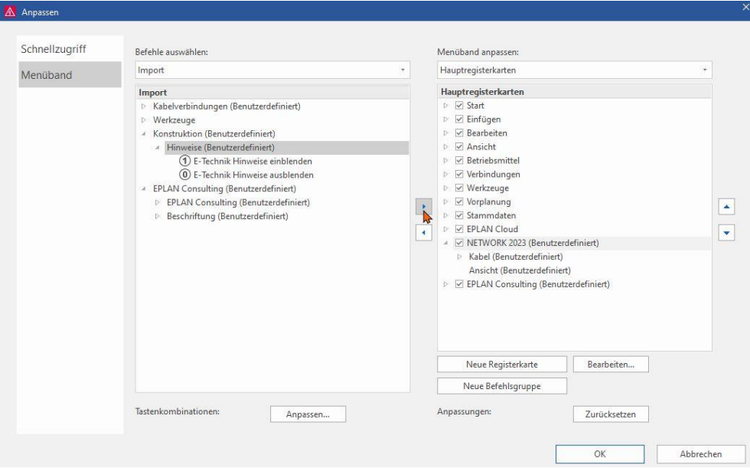

Ribbonbar-Import nach Maß

Das Menüband in der neuen Eplan Version 2024 lässt sich ganz einfach mit ausgewählten Registerkarten, Befehlsgruppen oder einzelnen Funktionen erweitern, wodurch eine individuelle und übersichtliche Verwaltung der Funktionen in der Ribbonbar ermöglicht wird. Die bisherigen Anpassungen im aktuellen Menüband bleiben dabei erhalten. Der Import wird einfach per rechter Maustaste über den Kontextmenüpunkt Menüband importieren angestoßen.

Ausgewählt und importiert werden können sowohl Befehlsgruppen und Registerkarten als auch einzelne Befehle, wobei letztere analog den Vorversionen nur in eine benutzerdefinierte Befehlsgruppe eingefügt werden können. Mittels der Aktion MfImportRibbonBarAction kann zudem ein komplettes Menüband importiert werden. Dabei werden die vorhandenen Anpassungen des Menübands überschrieben. Mehr zum Thema Menübandimport erfahren.

Apropos Menüband nach Maß: In der Version 2024 werden auch externe Programme beim Ex- und Import des Menübands berücksichtigt und können wie alle anderen Befehle eingefügt werden.

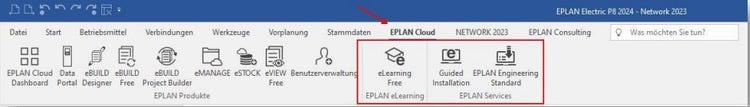

Direkter Zugriff auf Services wie Eplan Engineering Standard

Der Zugriff auf die nützlichen Beispiele und Vorlagen des Eplan Engineering Standard kann in der Version 2024 direkt aus der Software heraus über die Registerkarte Eplan Cloud erfolgen. So findet der Konstrukteur viel schneller und ohne Umwege Unterstützung, die er sofort für seine Arbeit nutzen kann – zum Beispiel Standardisierungsvorlagen, Applikationsbeispiele und Best Practices. Auch die Online-Trainings der Eplan eLearning Bibliothek sowie die Software-Installationshilfen der Guided Installation sind auf diesem Wege schnell erreichbar. Alle genannten Services sind nach der Registrierung und Anmeldung für Eplan Kunden kostenfrei nutzbar.

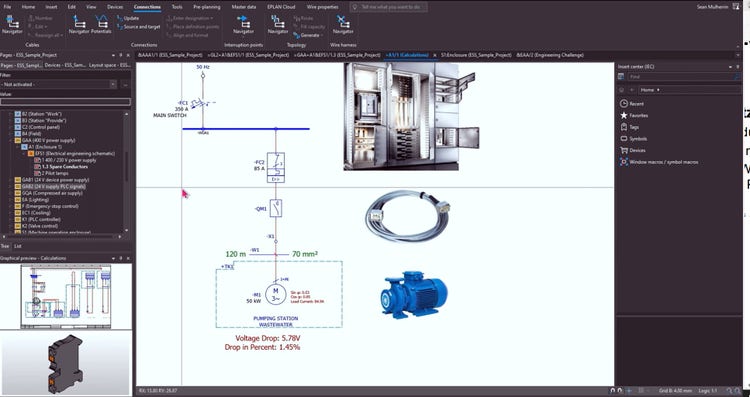

Berechnungen direkt in Eplan

Ein Punkt, den Eplan Anwender in der Vergangenheit häufig angefragt hatten, war die Möglichkeit der Durchführung von Berechnungen innerhalb der Software, aus denen sich konkrete Projektierungsinformationen ableiten lassen. Bis dato mussten für derartige Kalkulationen Datenimporte und -exporte in Kauf genommen sowie die Berechnung selbst außerhalb von Eplan durchgeführt werden.

Ab der Version 2024 können projektierungsentscheidende Berechnungen direkt in der Software realisiert werden, was Anwendern besonders bei kurzfristigen Änderungen viel Zeit einspart. Die Länge des Kabels zwischen einem Motor und der zu versorgenden Pumpe lässt sich so zum Beispiel direkt im Schaltplan neu kalkulieren und anpassen, wenn der Abstand zwischen dem Motor und der Pumpe auf Kundenwunsch kurzfristig geändert werden soll – ohne Umwege über Excel.

Eplan Pro Panel: Erweiterungen im 3D-Schaltschrankaufbau

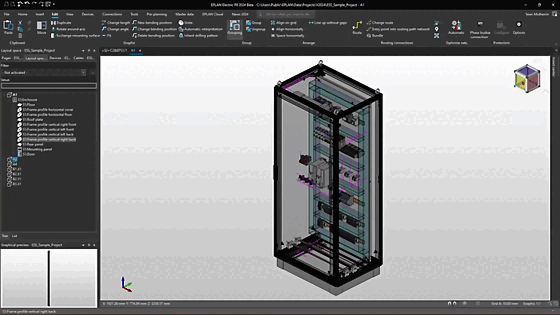

Einfache und intuitive Navigation per Navigationswürfel

Auch beim 3D-Schaltschrankaufbau sind in der Eplan Version 2024 einige Software-Optimierungen und -erweiterungen hinzugekommen. Bisher konnten in Eplan Pro Panel die Ansichten des Bauraums bzw. die Sicht auf das 3D-Modell des Schaltschranks nur über Befehle in der Statusleiste oder mittels Tastenkombination geändert werden.
In der aktuellen Version ist es möglich, beliebige Ansichten mit Hilfe eines neuen Navigationswürfels herzustellen, der oben rechts im geöffneten Bauraum platziert ist. Der Navigationswürfel ermöglicht ein schnelles und intuitives Drehen und Wenden des 3D-Modells per Maus, wodurch der Zugriff auf Ansichten und Flächen spielend einfach erfolgt.

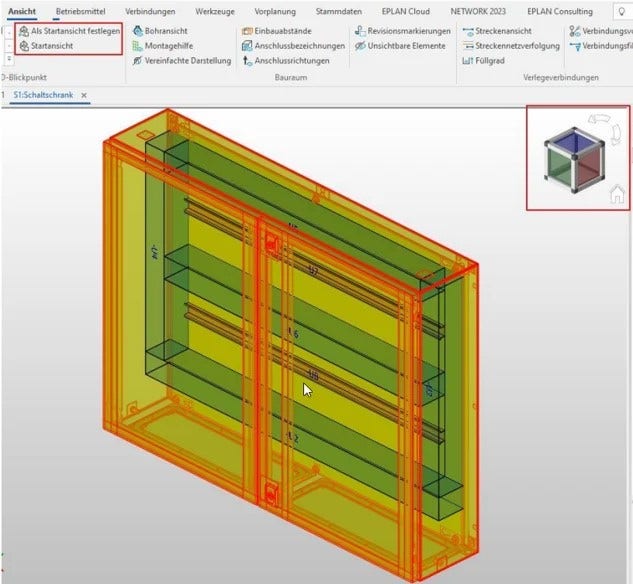

Volle Kontrolle haben Anwender auch über den Navigationswürfel selbst: Die Startansicht auf das 3D-Modell für den Würfel ist genau so individuell definierbar, wie die Größe des Würfels und ob dieser im Bauraum ein- oder ausgeblendet werden soll. So werden die Nutzerfreundlichkeit erhöht und schnellere Ergebnisse beim Schaltschrankaufbau erzielt. Mehr zum neuen Navigationswürfel in der Eplan Help erfahren.

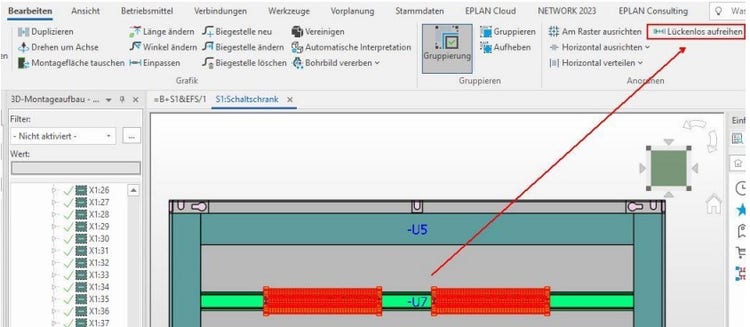

3D-Artikelplatzierungen lückenlos aufreihen

Viele Anwender kennen das: Durch das fehlerhafte Platzieren oder nachträgliche Entfernen von montierten Geräten und Bauteilen entstehen beim 3D-Schaltschrankaufbau Lücken auf Trag- oder Profilschienen. Die lassen sich in der Version 2024 ganz einfach automatisiert schließen, wodurch manuelles Nacharbeiten bzw. zeitaufwendige Verschiebeaktionen entfallen. Anwender finden den neuen Befehl Lückenlos aufreihen in der Registerkarte Bearbeiten in der Befehlsgruppe Anordnen. Wird der Befehl oben rechts im Menü ausgeführt, rückt er lückig platzierte 3D-Artikelplatzierungen aneinander und sorgt ohne manuellen Aufwand für Ordnung und Übersicht auf der DIN-Schiene.

Ebenfalls praktisch: 3D-Artikelplatzierungen können an den Enden einer Schiene – ob links oder rechts spielt keine Rolle – aufgereiht werden, wenn Lücken zwischen den Bauteilen und dem Schienenende bestehen. Mehr zur neuen Funktion 3D-Artikelplatzierungen lückenlos aufreihen erfahren.

Fazit Eplan Plattform 2024

Womit wir wieder bei den eingangs angesprochenen Herausforderungen im Engineering-Alltag und im Speziellen dem Faktor Zeit sind: Im Engineering muss es heute schnell gehen und das funktioniert am besten durch die Standardisierung und Vereinfachung typischer Handgriffe in der Elektroplanung. Die Eplan Plattform 2024 unterstützt Anwender mit einer Vielzahl neuer, praktischer Funktionen und Erweiterungen und schafft es so, die Schaltplanerstellung und den 3D-Schaltschrankaufbau enorm zu beschleunigen. Nutzer können schneller und entspannter auf Last-Minute-Änderungen reagieren und fehlendes Fachpersonal wieder ein Stück besser kompensieren. Mit der Software schaffen sich Anwender die ideale Basis für eine effizientere Elektrokonstruktion, die in Verbindung mit Eplan eBuild bis hin zum automatisierten Engineering führen kann.
